Dřevěné zábradlí na terasu se skládá ze sloupků, horní a spodní příčky, madla a výplně mezi sloupky. Nejprve se rozmístí a ukotví sloupky, následně se mezi ně namontují příčky a nakonec výplň zábradlí. Rozměry a způsob kotvení je vždy nutné přizpůsobit konkrétní konstrukci terasy a platným požadavkům.
Co budete potřebovat?
Pro montáž si připravte:
- dřevo pro sloupky,
- dřevo pro horní a spodní příčky,
- dřevo pro výplň zábradlí,
- dřevo pro horní madlo,
- konstrukční vruty a šrouby,
- kotevní prvky,
- vrtačku a vrtáky,
- pilu,
- metr,
- úhelník,
- vodováhu,
- svěrky,
- ochranné brýle.
Pro vybrané části venkovní dřevěné konstrukce lze podle konkrétního návrhu využít také modřínové hranoly z nabídky Kup-drevo. Konkrétní průřez je nutné zvolit podle konstrukce zábradlí.
Montáž sloupků zábradlí

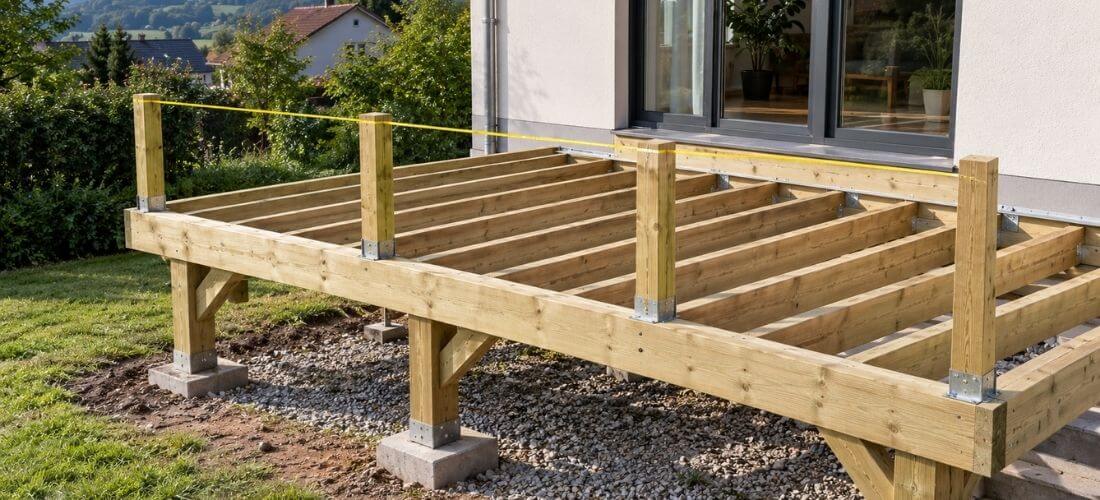

1. Naplánujte rozmístění sloupků
Nejprve stanovte, kolik sloupků budete potřebovat a v jakých vzdálenostech budou rozmístěné.
Počítejte se sloupky:
- u domu,
- ve vnějších rozích terasy – dva sloupky v každém rohu,
- u horní části schodiště.
Změřte vzdálenost mezi dvěma rohovými sloupky a vydělte ji maximální povolenou vzdáleností mezi sloupky. Výsledek zaokrouhlete nahoru na celé číslo a odečtěte 1.
Příklad:
457,2 cm ÷ 152,4 cm = 3
3 − 1 = 2 mezilehlé sloupky
Sloupky rozmístěte rovnoměrně. Pokud některý vychází přímo nad podlahový nosník, můžete jeho polohu mírně posunout.

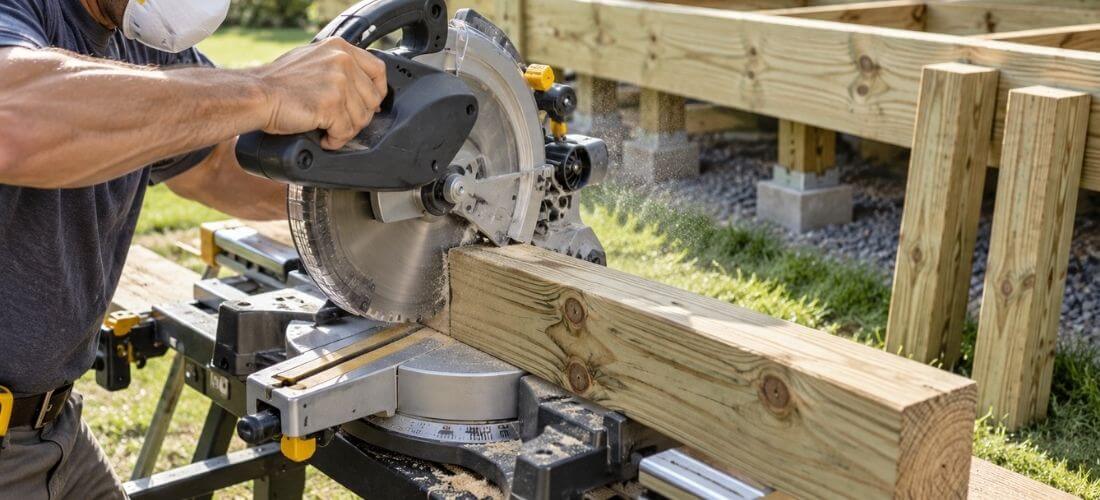

2. Nařežte sloupky na potřebnou délku
Sloupky zkraťte podle připraveného projektu a příslušných stavebních požadavků.
Spodní konce sloupků mají být v jedné rovině se spodní hranou obvodových a koncových nosníků terasy.
Při řezání dřeva používejte ochranné brýle a respirátor.

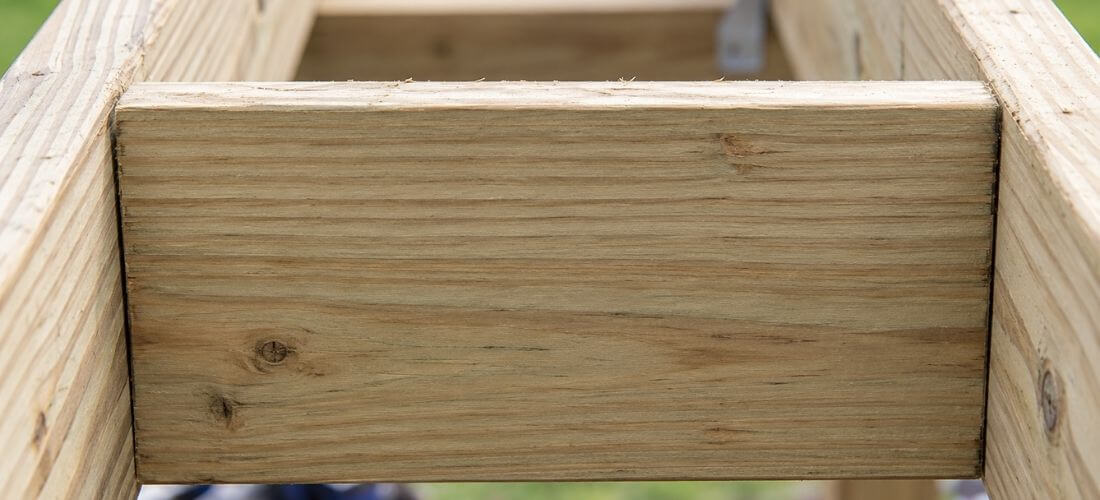

3. Připravte výztuhy pro kotvení sloupků
Kotvy upevněné z vnitřní strany nosníků pomáhají vytvořit pevnější konstrukci zábradlí.
U koncových nosníků přidejte mezi koncový a podlahový nosník dodatečné výztuhy, ke kterým budou kotvy upevněné. Výztuhy připevněte vruty určenými pro terasové konstrukce.
Výztuhy vyrobte ze stejného typu konstrukčního řeziva jako nosníky. V původním projektu jde o nominální rozměr 5,08 × 20,32 cm (2 × 8).
Před montáží ověřte, zda místní stavební předpisy neurčují konkrétní způsob kotvení sloupků zábradlí.

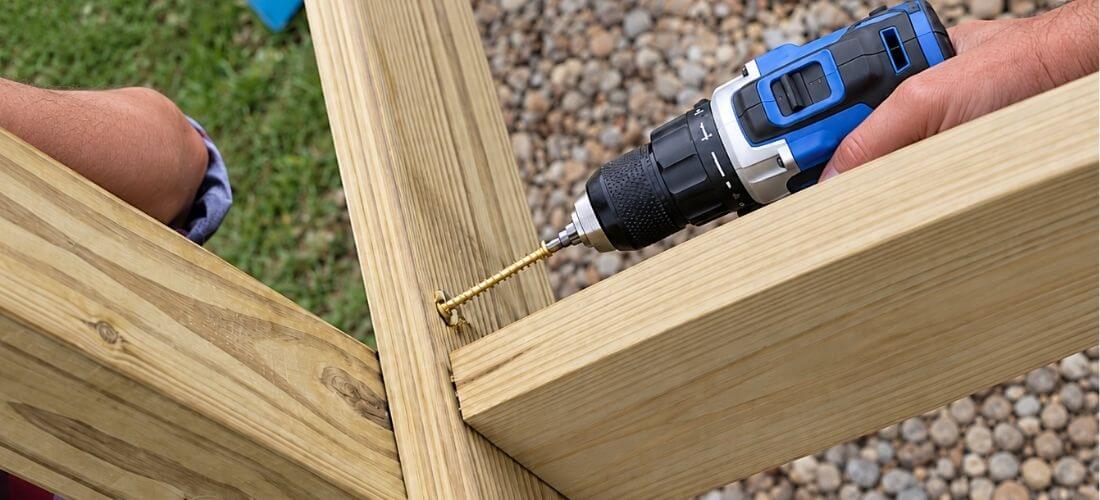

4. Umístěte první sloupek
Sloupek přišroubujte na místo.
Zkontrolujte, že je přesně svislý a že jeho spodní konec dosahuje ke spodní hraně nosníku.
Během upevňování můžete sloupek přidržet svěrkami.

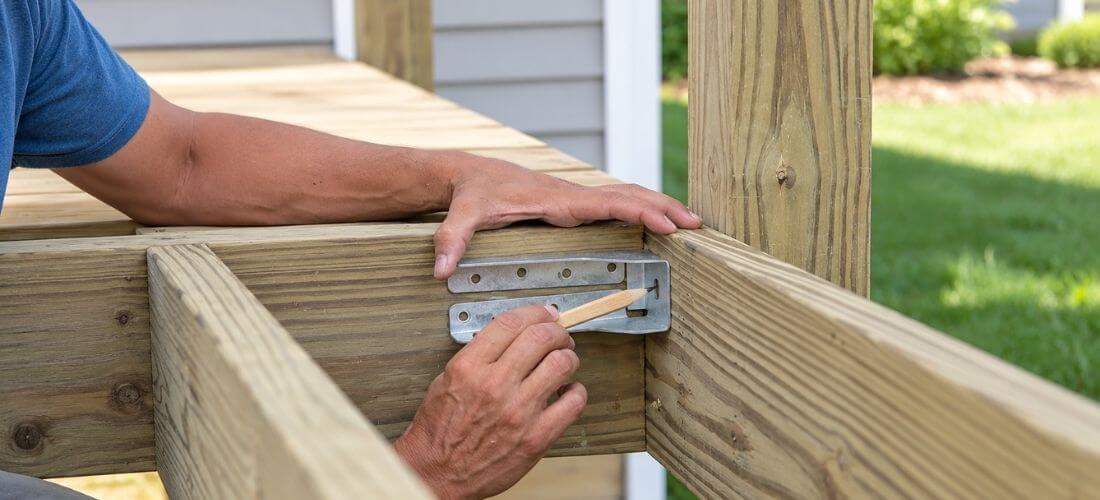

5. Vyvrtejte otvor pro kotvení
Umístěte kotvu tak, aby otvor pro šroub ležel uprostřed sloupku a přibližně 5,08 cm pod horní hranou nosníku.
Polohu otvoru označte na nosníku a na označeném místě provrtejte nosník i sloupek.
Pokud se vrtačka z vnitřní strany konstrukce nevejde, přeneste značku na vnější stranu sloupku a vrtejte z této strany.

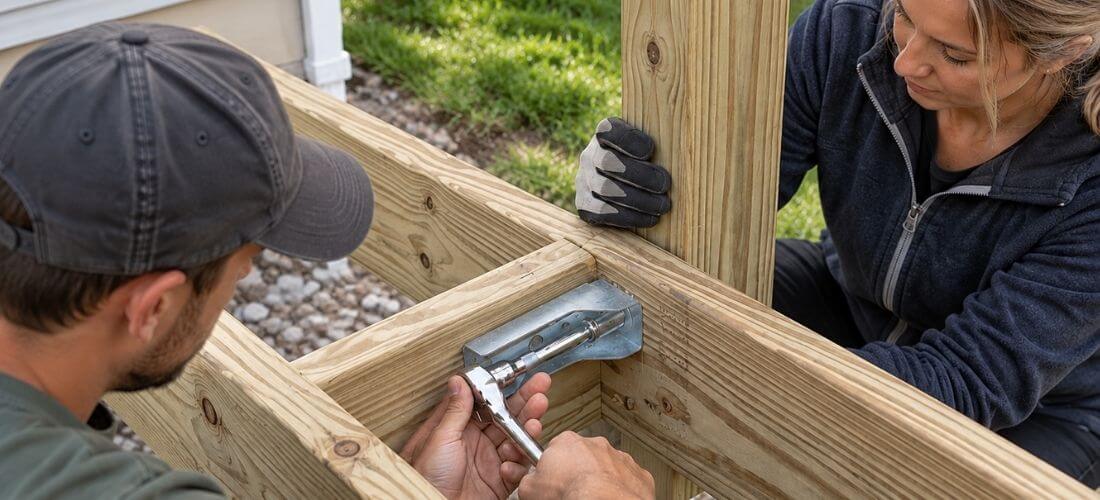

6. Připevněte kotvu a sloupek
Srovnejte otvor v kotvě s vyvrtaným otvorem v nosníku.
Kotvu přišroubujte k připravené výztuze.
Otvorem protáhněte vratový šroub a sloupek zajistěte podložkou a maticí.

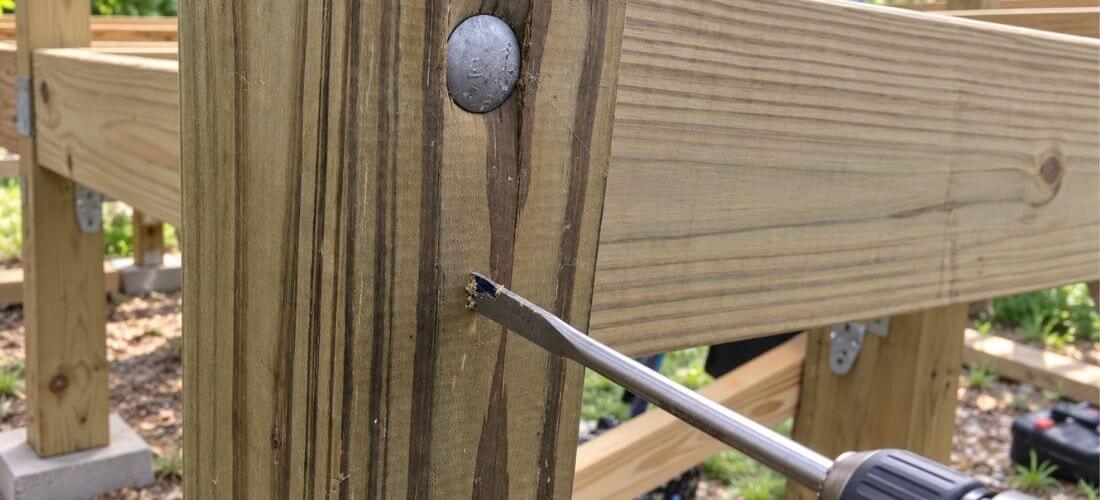

7. Vyvrtejte druhý kotevní otvor
Vyvrtejte druhý otvor skrz sloupek a nosník.
Umístěte jej přibližně 5,08 cm nad spodní hranou nosníku.

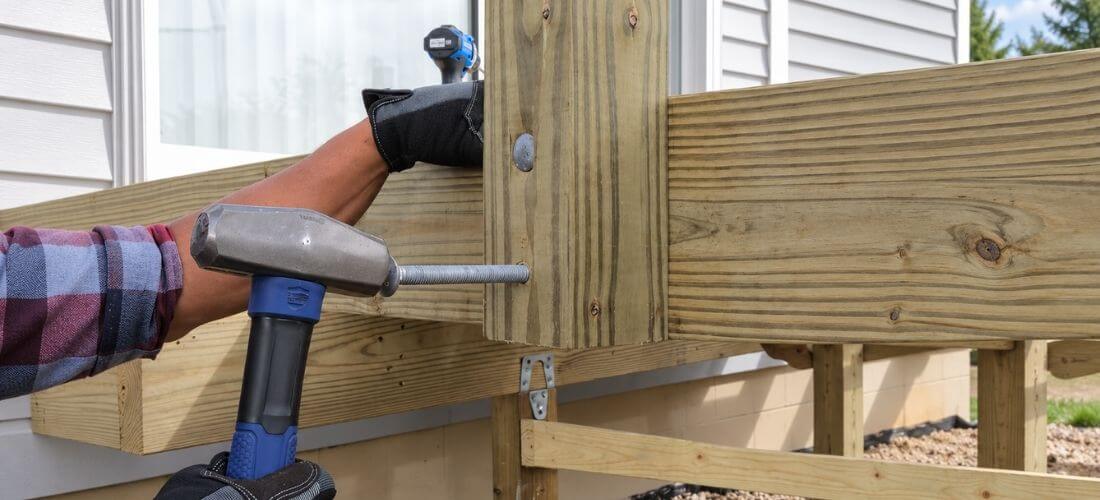

8. Namontujte druhý šroub
Do spodního otvoru vložte druhý vratový šroub a sloupek tímto druhým bodem upevněte.

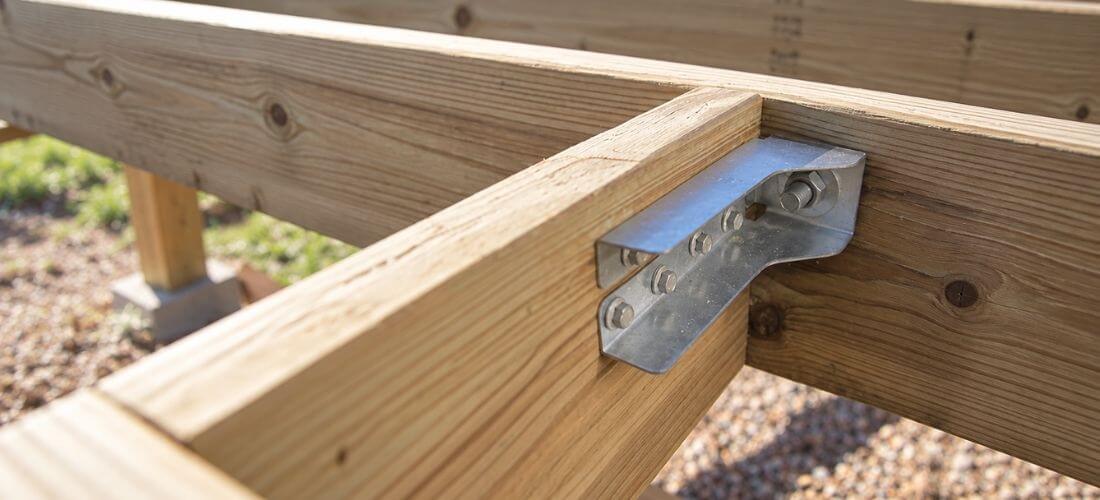

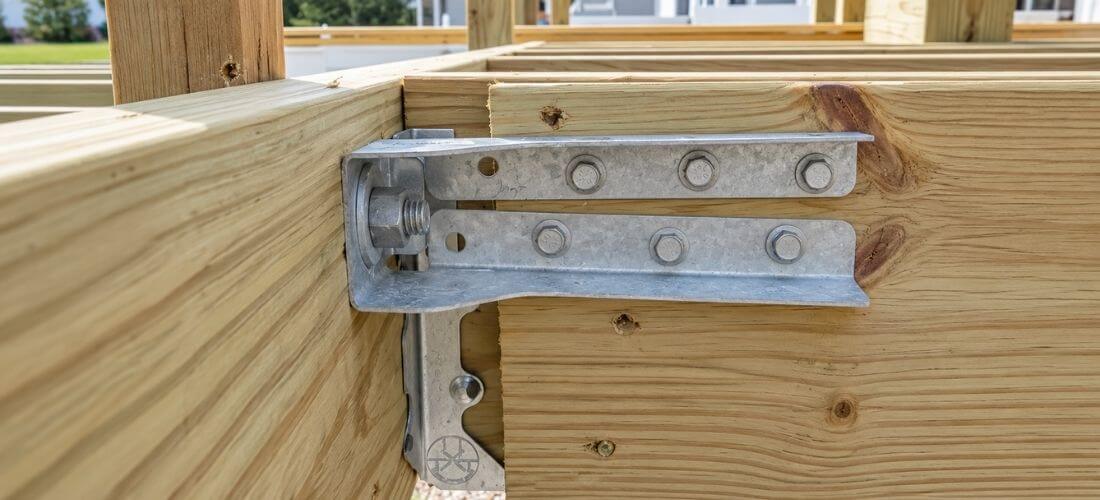

9. Upevněte další kotevní prvky
Na zadní stranu výztuhy připevněte další kotvu, která spoj dále zpevní.
10. Namontujte ostatní sloupky
Stejným způsobem pokračujte s ostatními sloupky.
U sloupků umístěných vedle podlahových nosníků na obvodovém nosníku můžete přidat kus výztuhy upevněný hřebíky. Kotvu pak připevníte k této výztuze, aby nekolidovala s kovovým závěsem nosníku.
Výztuha má být ze stejného konstrukčního materiálu jako nosníky. V původním projektu jde opět o nominální rozměr 5,08 × 20,32 cm.
Délka této výztuhy má být minimálně 40,64 cm.

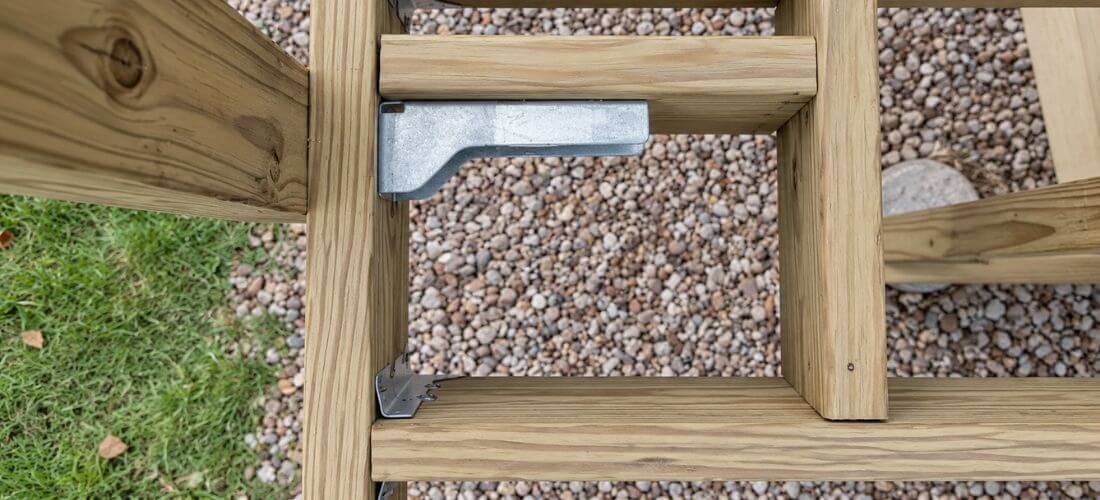

11. Doplňte výztuhy mezi nosníky
U sloupků na obvodovém nosníku, které leží mezi podlahovými nosníky, je rovněž potřeba vytvořit konstrukci pro upevnění kotev.
Nejprve vložte konstrukční prvek mezi dva podlahové nosníky stejným způsobem jako v předchozích krocích.
Potom připevněte druhý kus řeziva mezi obvodový nosník a tuto výztuhu. K němu se následně připevní kotva sloupku.
Montáž příček a výplně zábradlí
V původní konstrukci jsou horní a spodní příčky vyrobené z nominálního řeziva 5,08 × 10,16 cm (2 × 4), horní krycí prkno má nominální rozměr 3,175 × 15,24 cm (5/4 × 6) a svislé balustry 5,08 × 5,08 cm (2 × 2).
Příčky se upevňují k zadní straně sloupků, na horní příčku se osazuje krycí prkno a mezi sloupky se montují balustry.
U krycích prken, která se setkávají v rozích, vytvořte pokosové řezy.

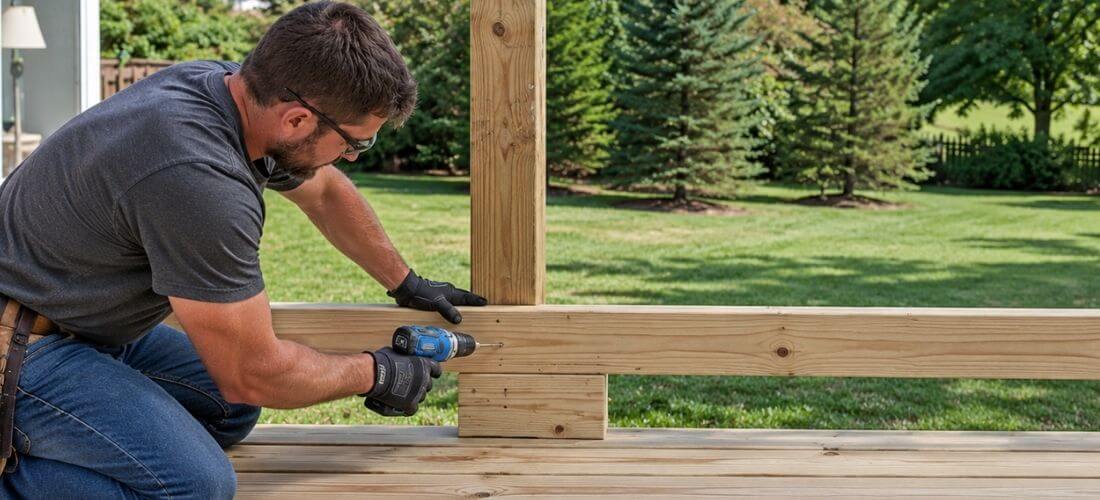

1. Namontujte spodní příčku
Spodní příčku umístěte 8,89 cm nad povrch terasových prken.
Přidržte ji svěrkami a připevněte ke sloupkům.
Pro nastavení správné výšky můžete ze zbytků řeziva nominálního rozměru 5,08 × 10,16 cm připravit dočasné podpěry. Položte je na hranu pod spodní příčku.

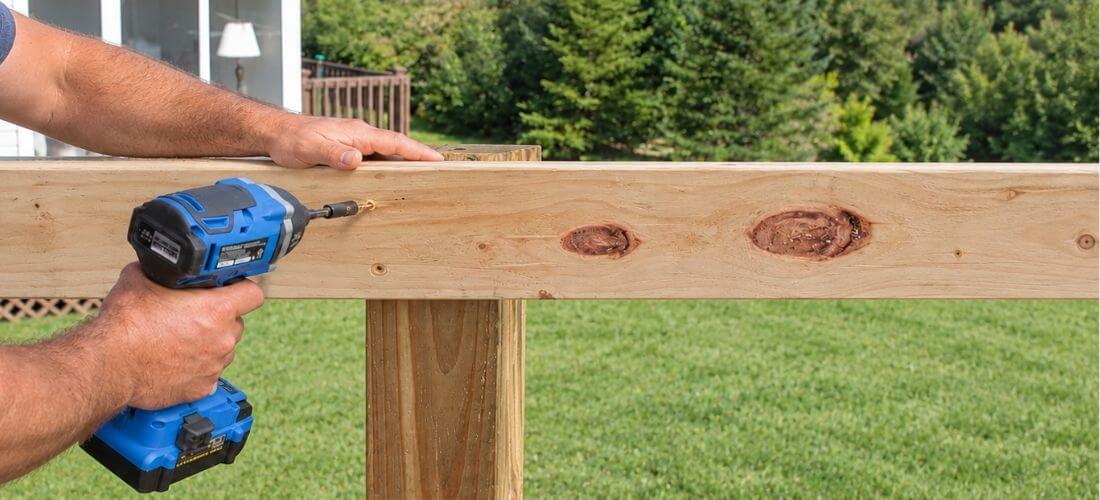

2. Namontujte horní příčku
Horní příčku upevněte tak, aby její horní hrana byla v jedné rovině s horními konci sloupků.
3. Připevněte horní madlo
Krycí prkno umístěte doprostřed nad horní příčku a sloupky a upevněte jej.

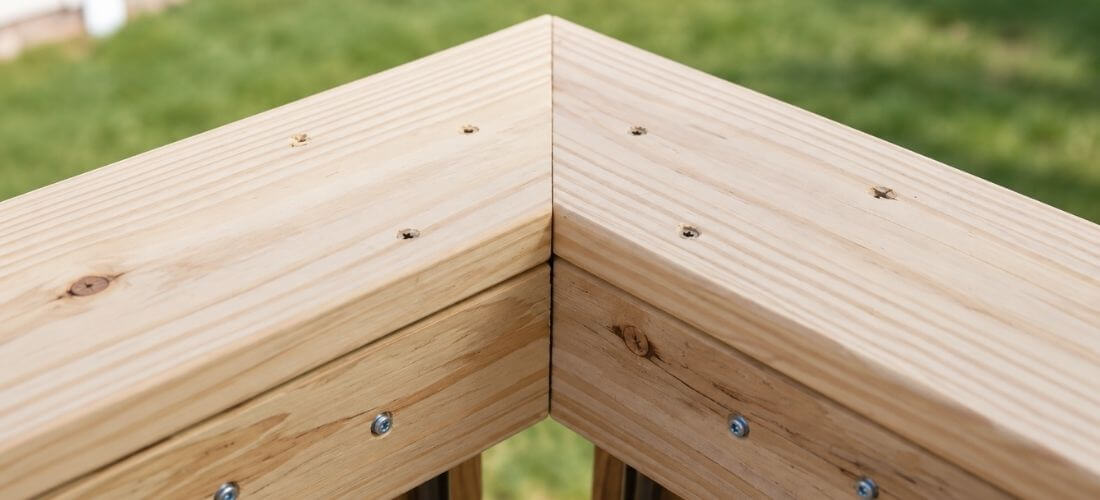

V rozích spojte jednotlivá krycí prkna pokosovým spojem, aby spoj působil čistě.

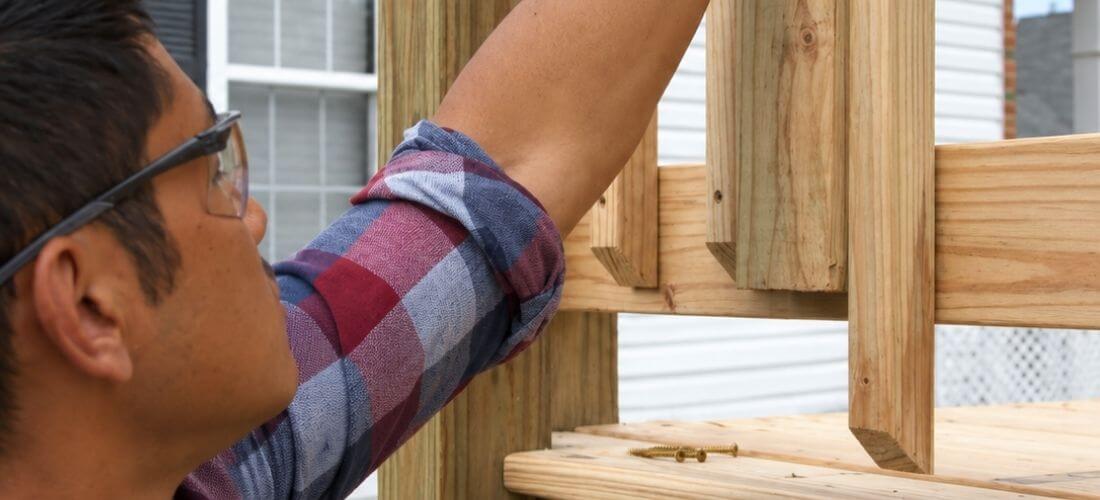

4. Namontujte výplň zábradlí
Do balustrů nejprve vyvrtejte vodicí otvory.
Potom je pomocí vrutů upevněte k horní a spodní příčce.
Rozestupy mezi balustry musí odpovídat místním stavebním požadavkům. V původní americké instrukci je jako běžný rozestup uvedeno 8,89 cm.
Pokud vzdálenost mezi posledním balustrem a sloupkem nevychází stejně jako ostatní mezery, můžete rozmístění balustrů mírně upravit.
Pro zachování stejné vzdálenosti použijte jako distanční šablonu odřezek nominálního řeziva 5,08 × 10,16 cm, který vytvoří mezeru přibližně 8,89 cm.
Pro rychlejší montáž lze místo vrtačky a vrutů použít pneumatickou hřebíkovačku.
U spojovacího materiálu a konstrukčních kotev vždy dodržujte doporučení jejich výrobce.
